Inbetriebnahme xLH-base

Installation der SPS-Entwicklungsumgebung

1. Download Entwicklungsumgebung CODESYS_64_3.5.21.30.exe
2. Installation mit den Standardeinstellungen
3. Einführung der Oberfläche und Basiseinstellungen (siehe erste Schritte)
4. Download Signaltest in die Steuerung ( xlh_base_signal_test_00_94.projectarchive)
5. Test der Ein- Ausgänge

@Autorengruppe: Bei der Nullserie wurde das Image bereits auf die uSD-Karte eingespielt!

1. Download Linux Image xlh_image_00_94.img
2. Formatierung uSD-Karte ( SD_Card_Formatter_5.0.3_Setup EN.exe)

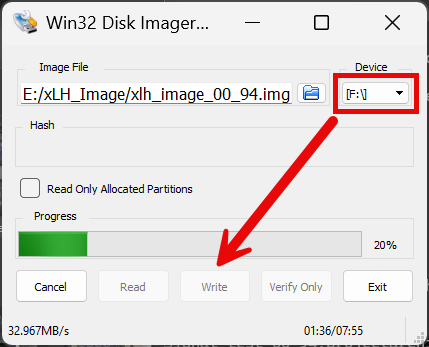

3. Schreiben der uSD-Karte mit dem Linux Image (win32diskimager-1.0.0-install.exe)

1. S5 und S8 betätigen
2. Spannungsversorgung aktivieren
3. Nach ca. 20s leuchten die LEDs D1 D2 D3 D4 => S5 und S8 loslassen
4. Verbindung mit WiFi AP SSID xlh-##-##-## (Auschliesslich 2.4GHz wird unterstützt)
5. Passwort entspricht SSID (Umschaltung PIN Eingabe auf Kennwort)
6. Verbindung mit eigenem WiFi
- Im Browser die URL http://192.168.31.31/wifi/ eingeben (bei Nutzung mehrerer xlh-base ist bei Problemem mit der Darstellung der Browser-Cache vorgängig zu löschen)
- Eingabe SSID und PW
- Submit WiFi Login
- Bei erfolgreicher Verbindung wird die IP-Adresse und SSID auf dem Display angezeigt
