Inbetriebnahme xLH-base (hardwaretechnisch)

Beschreibung Varianten xLH-base

Der xLH-base kann in verschiedenen Varianten bestellt werden. Diese unterscheiden sich im Ausführungsgrad. Sie reichen von Bausatz bis vollständig zusammengebaut. Die notwendigen Tätigkeiten bezogen auf die Artikelnummer sind nachfolgend aufgeführt.

Artikelnummer Beschreibung Tätigkeiten
xLH-base-p.01 Produkt bestehend aus Einzelartikeln
xLH-base-p.21 Produkt PCB komplett
xLH-base-p.41 Produkt 3D-Druck produziert
xLH-base-p.61 Produkt vollständig
  • Legende:
  • PCB THT bestücken und löten
  • 3D-Druckteile ausdrucken, Magnete einpressen und Gewindeeinsätze einschmelzen
  • Montage und Zusammenbau (Inbusschlüssel 1.5 mm und 2 mm vorausgesetzt)

Teilschritte Inbetriebnahme xLH-base

Es handelt sich um die folgenden Teilschritte zur Inbetriebnahme des xLH-base:
- PCB THT bestücken und löten
- 3D-Druckteile ausdrucken, Magnete einpressen und Gewindeeinsätze einschmelzen
- Montage und Zusammenbau

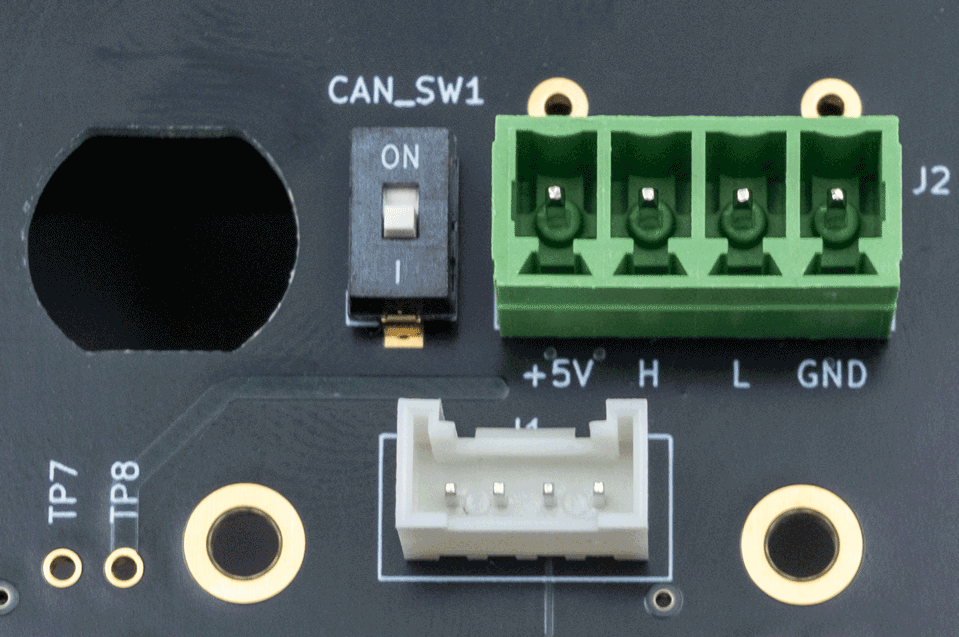

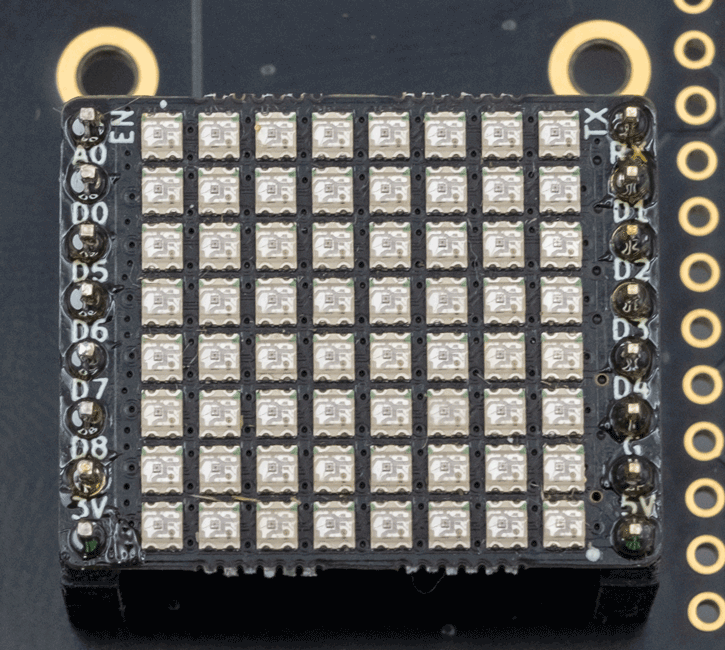

PCB THT bestücken und löten

  • Die einzelnen THT-Komponenten sind in der Packliste zu finden. Das Schema als pdf-Dokument und interaktiv als html-Dokument sind hier zu finden.
  • ... ... ... ... ...

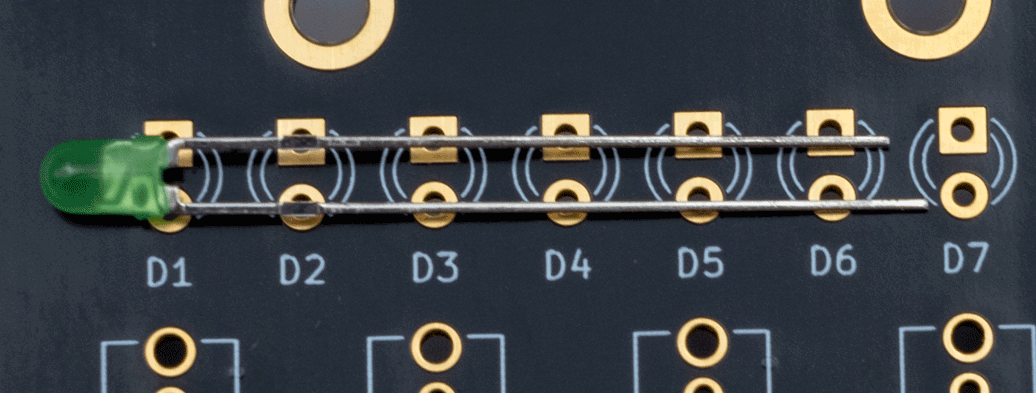

  • Bei der Bestückung der LEDs ist die Ausrichtung zu beachten. Die Kathode (kürzes Bein), ist im quadratischen Pad zu bestücken.

  • Die einzelnen Komponenten sind in der Packliste aufgeführt

3D-Druckteile ausdrucken, Magnete einpressen und Gewindeeinsätze einschmelzen

  • Die Stepfiles der Elemente des Gehäuses können hier bezogen werden
  • Elemente:
    - Boden.stp
    - Deckel.stp
    - OLED_Halterung.stp
    - PCB_Halterung.stp
    - USB_C_Distanzhalter.stp
    - xLH_base_PCB_Montagehilfe.stp (optional)
    Zusatz:
    - xLH_base.pdf (Zeichnung der Elemente)

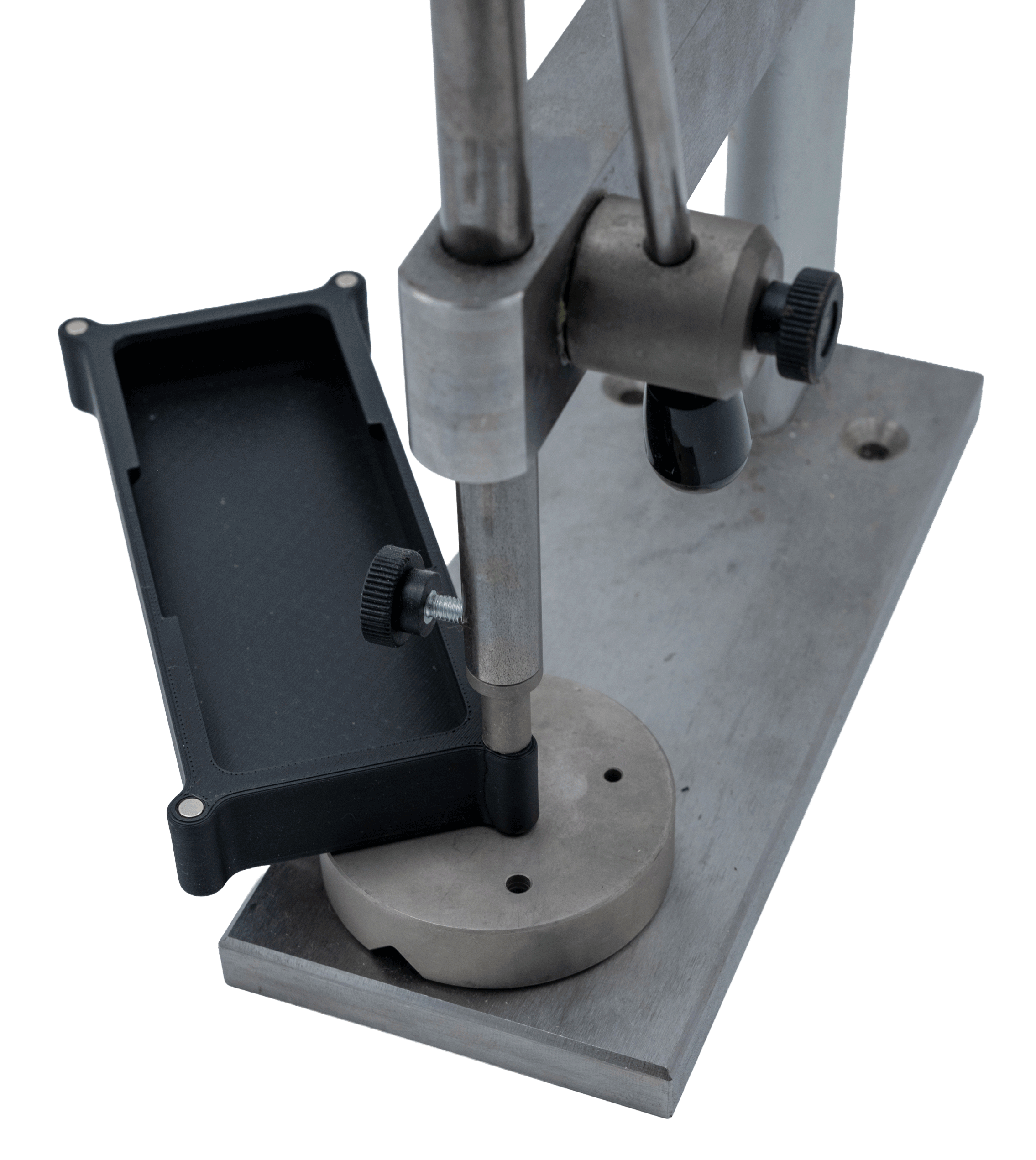

In den ausgedruckten Deckel werden an den Ecken 4 Magnete (d4mm) aus der Packliste eingepresst. ...

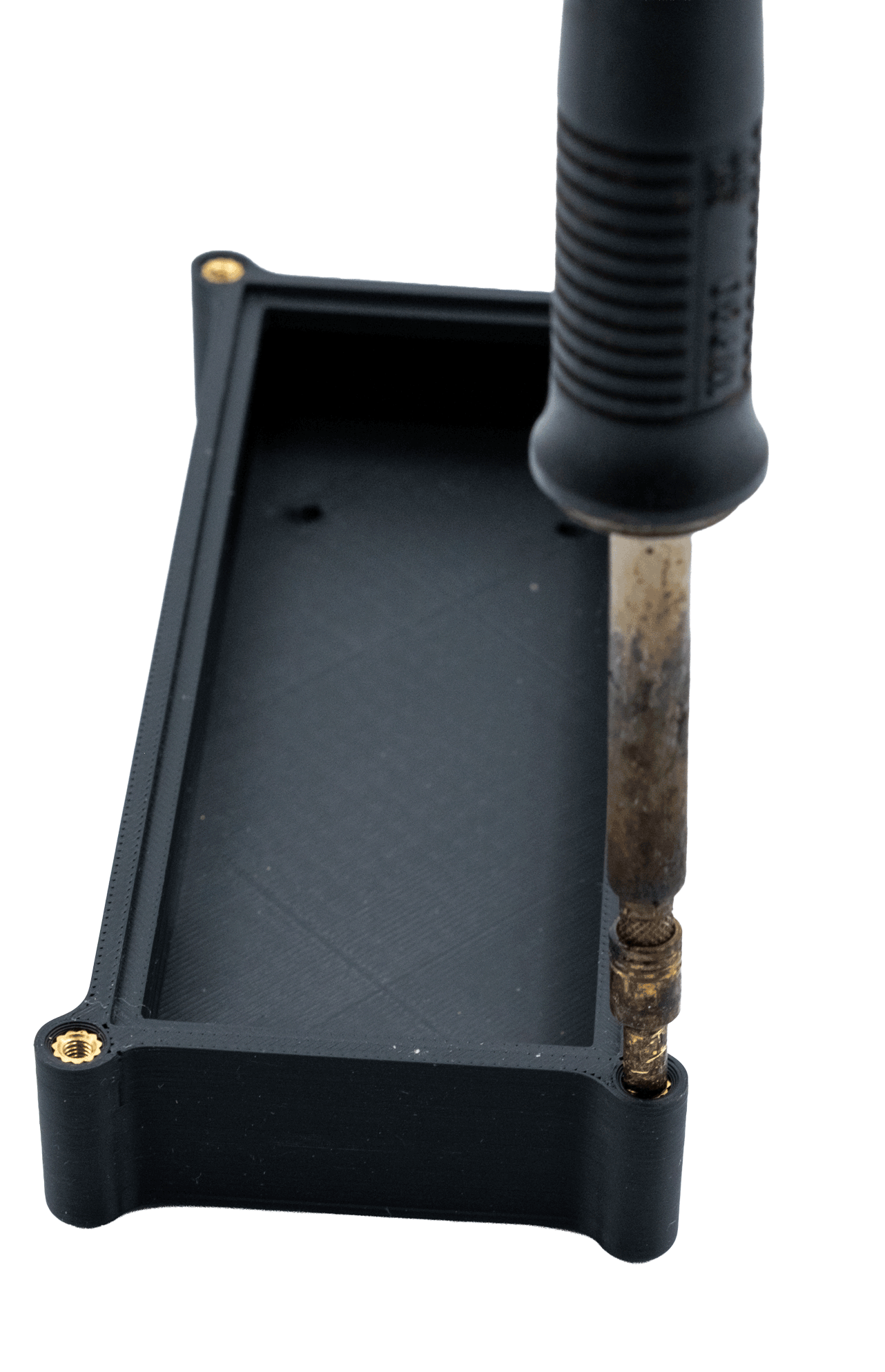

In den ausgedruckten Boden werden an den Ecken 4 Gewindeeinsätze (M3x5.7mm) aus der Packliste eingeschmolzen. ...

Montage und Zusammenbau

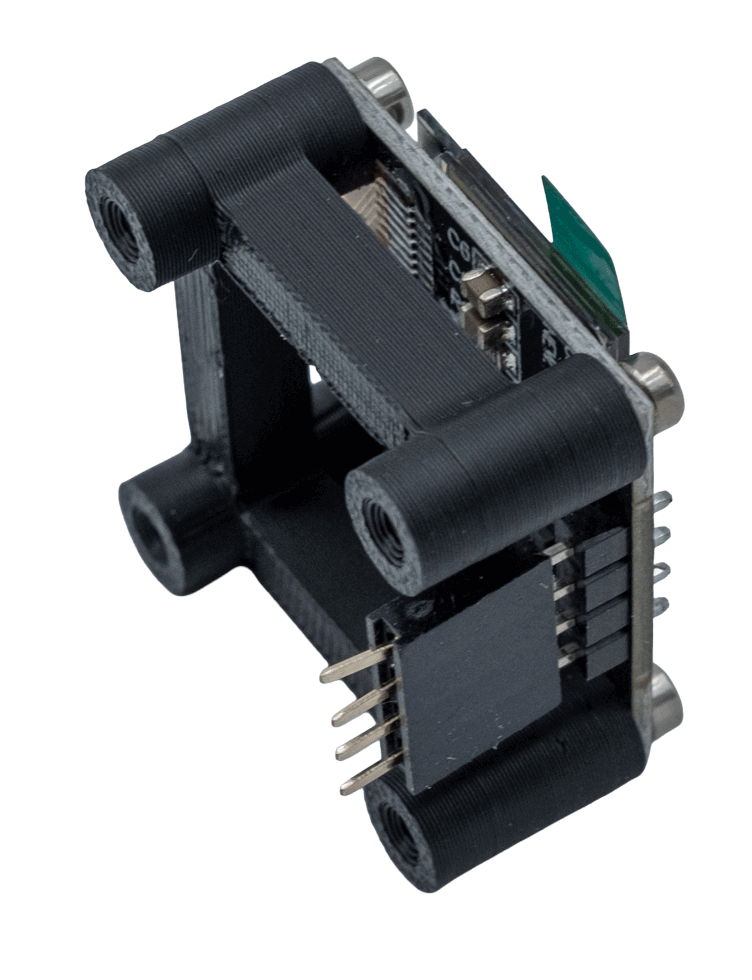

  • OLED mit 3D-Druck-Element OLED_Halterung mit Hauptprint verschrauben. Die benötigten 8 Schrauben (M2x6mm) sind in der Packliste zu finden.
    ... ...

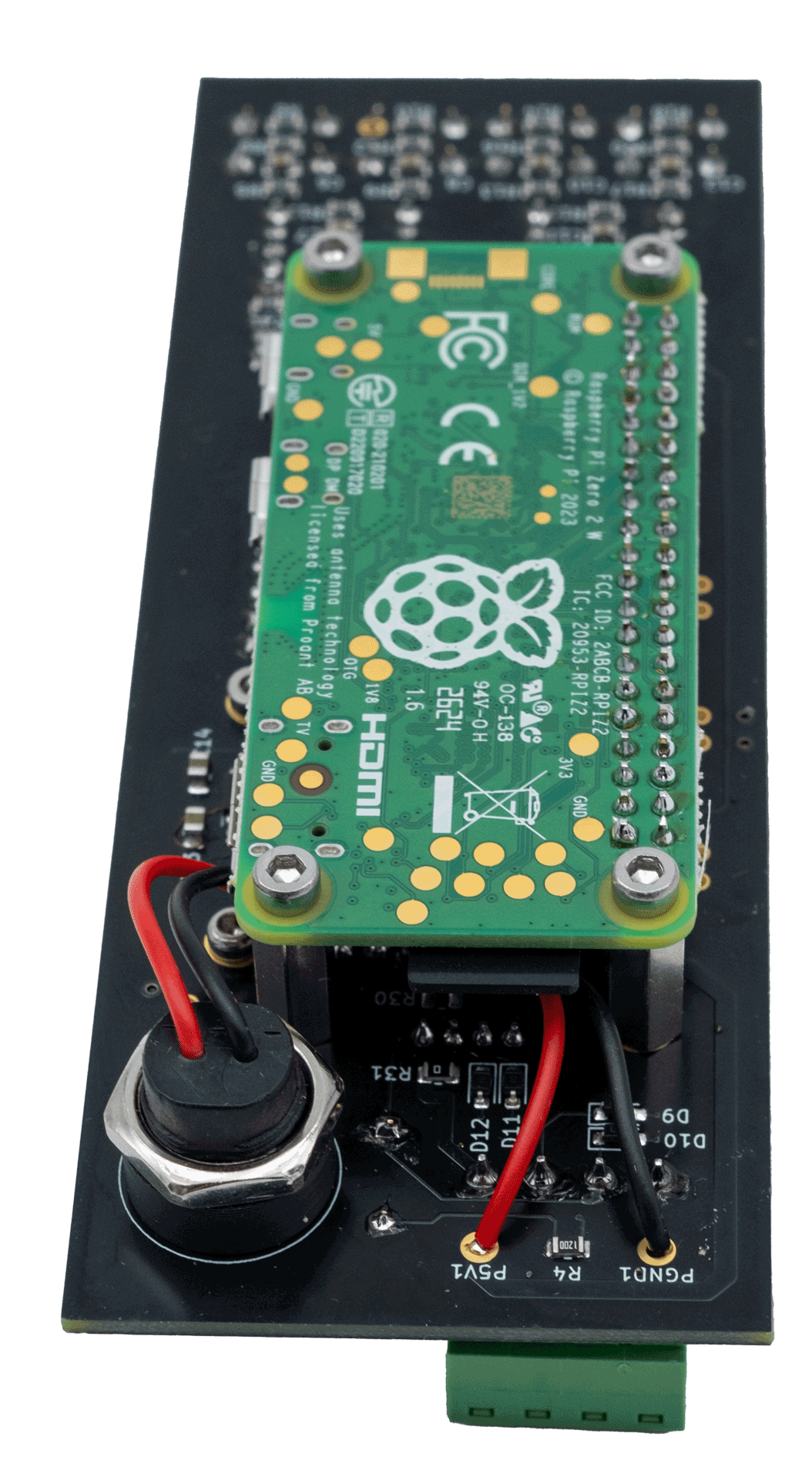

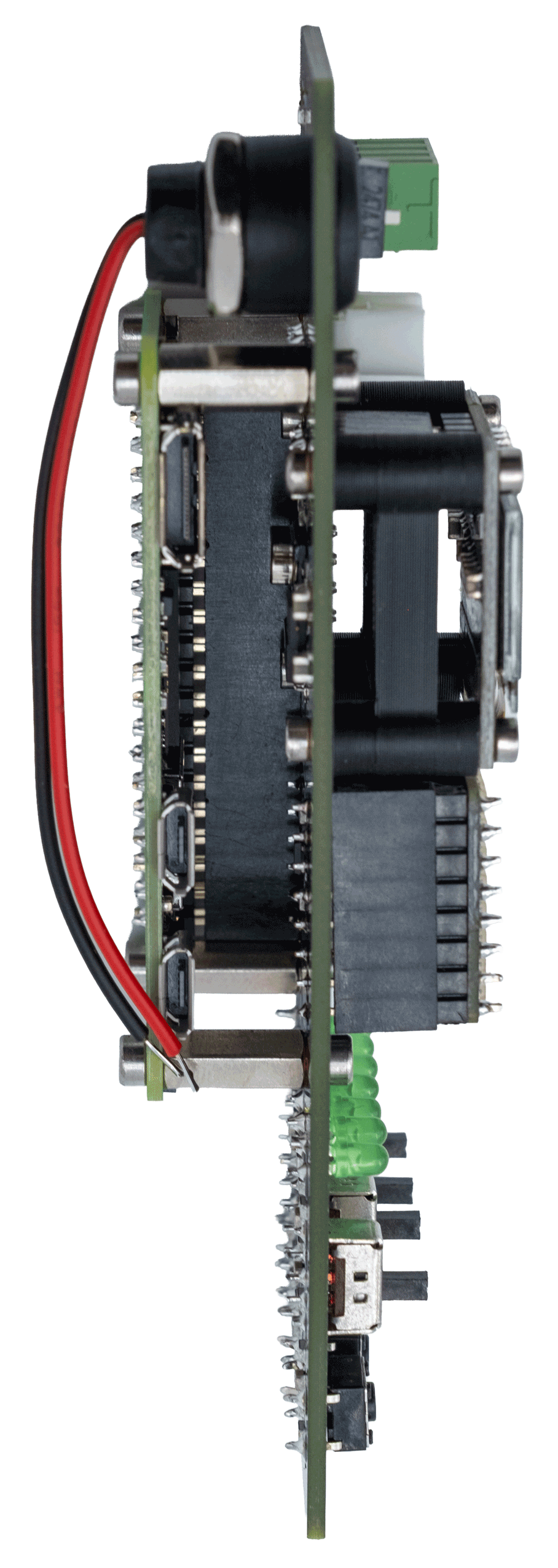

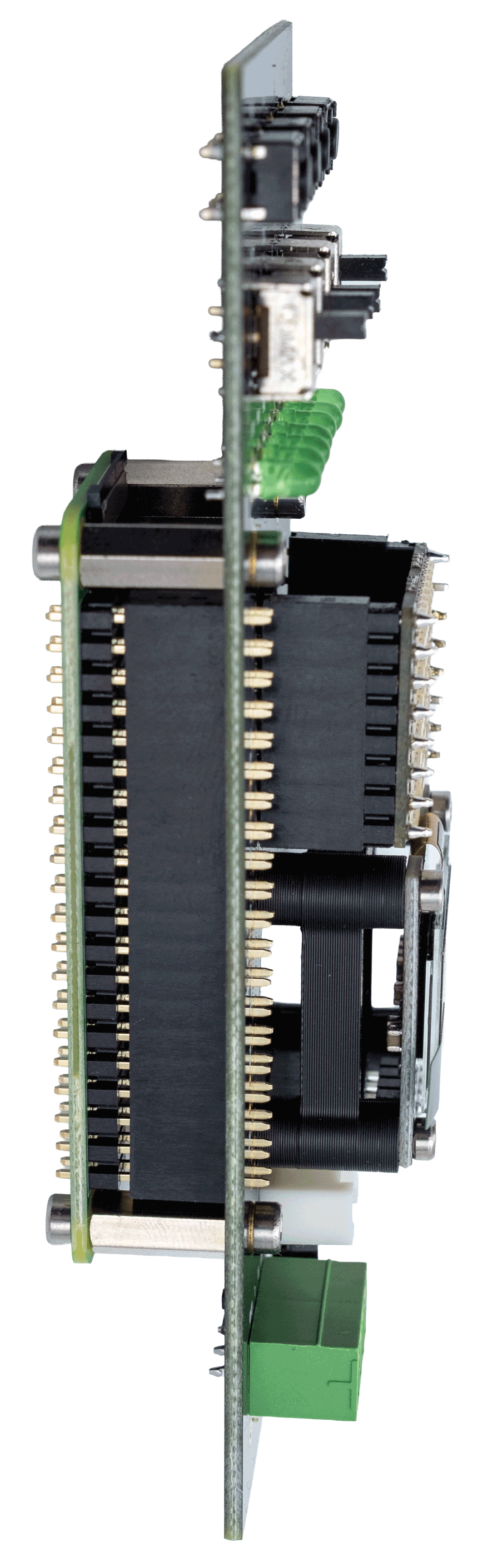

  • Raspberry Pi mittels Distanzhaltern mit Hauptprint verschrauben. Die benötigten 8 Schrauben (M2.5x6mm) und die 4 Distanzhalter (M2.5x12mm) sind in der Packliste zu finden.
    ...

  • Die SD-Karte mit korrektem Image in Raspberry Pi einstecken. Dies kann nach dem Zusammenbau nicht mehr durchgeführt werden.
    Der Transfer des Linux-Images auf die SD-Karte wird hier beschrieben.
    ...

  • Montierter Hauptprint auf Bodenrahmen aufsetzen und mittels PCB_Halterung verschrauben. Die benötigten 4 Schrauben (M3x8mm) sind in der Packliste zu finden.
    ...
